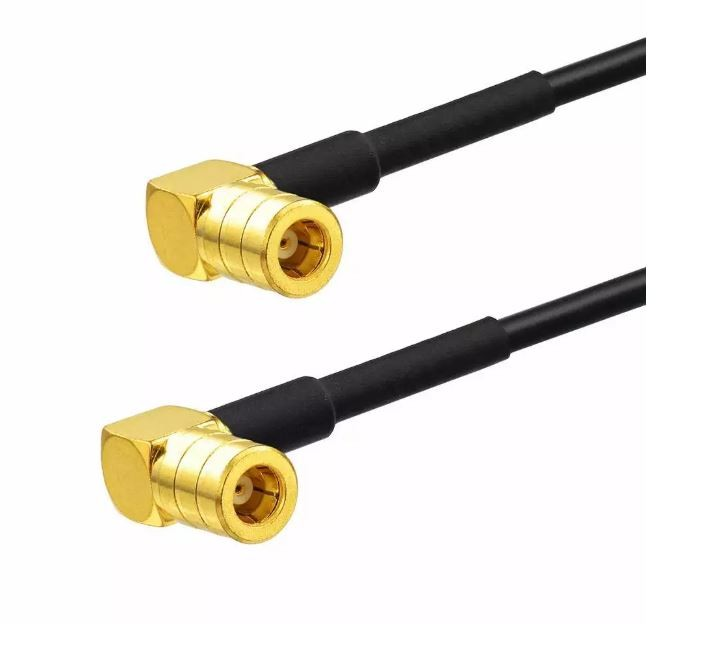

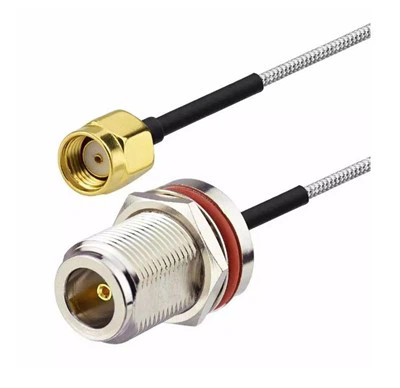

SMA -kaapeli

Kuvaus

Tämä SMA -kaapeli on koottu SMA -liittimellä RJ178, RJ174 jne. Kaapelit. Se voidaan kytkeä SMA: sta SMA: n tai SMA: n SMB: hen tai SMA: een IPEX: ään tai muihin liittimiin.

Materiaali

SMA -runko: kulta pl. 0. 8 μ "min. Nikkeli Pl.100 μ" min. Paksu yli kuparilakon tai asiakasvaatimukset.

Yhteystappi: kulta pl. 0. 8 μ "min. Nikkelin yli Pl.100 μ" min. Paksu yli kuparilakon tai asiakasvaatimukset.

Eristys: teflon, joka vastustaa korkeaa lämpötilaa

Parametri:

1. Sähköparametrit

Ominainen impedanssi: Vakioimpedanssi on 50 Ω, varmistaa signaalin lähetyksen ja alhaisen heijastuksen menetyksen sovittaminen

Taajuusalue:

Tavallinen SMA: DC-12,4 GHz (puoliväli kaapeli voi saavuttaa 18 GHz)

Korkean suorituskyvyn versio: Jotkut mallit tukevat 24 GHz tai 26,5 GHz (kuten tyhjiö RF -liittimet)

2. signaalin lähetyksen suorituskyky

Lisäysmenetelmä:

6 GHz: llä häviö on pienempi tai yhtä suuri kuin 0. 15dB, ja korkeataajuusalueella (kuten 18 GHz) menetys kasvaa lineaarisesti taajuudella

Jännitteen seisova aalto -suhde (VSWR):

Suora yhteys (joustava kaapeli): VSWR vähemmän tai yhtä suuri kuin 1. 10+0. 002f (f on taajuus, yksikkö: GHz)

Suora puolijohde kaapeli: VSWR vähemmän tai yhtä suuri kuin 1. 05+0. 001f 14.

Taivutettu yhteys: VSWR vähemmän tai yhtä suuri kuin 1. 20+0. 003f (joustava kaapeli) tai 1. 10+0. 001f (puoliväli kaapeli)

3. Jännitteen vastus ja eristys suorituskyky

Eristysvastus: suurempi tai yhtä suuri kuin 5000 m ω (vakioympäristössä)

Jännitteen vastus:

Työjännite: enimmäismäärä 335 V RMS (efektiivinen arvo)

Jakautumisjännite: pystyy kestämään 1000 V RMS (merenpinnan standardi)

4. Yhteyshenkilö ja vakaus

Yhteysvastus:

Sisäjohtimien välillä: vähemmän tai yhtä suuri kuin 3M ω 45.

Ulkoisten johtimien välillä: vähemmän tai yhtä suuri kuin 2m ω 45.

Vuotoaste (tyhjiöympäristö):<10 ⁻¹² Pa · m ³/s (vacuum sealed model)

5. Korkean taajuuden sovellusominaisuudet

Materiaalisuunnittelu:

Sisäjohdin on valmistettu kultapinnoitetusta kuparista korkeataajuisen signaalin menetyksen vähentämiseksi

Ulkoinen johdinpäällyste (kuten hopeapinnoitus tai nikkeli) parantaa korroosionkestävyyttä ja johtavuutta

Vaiheen stabiilisuus: Vaiheen siirtyminen, joka johtuu lämpötilan muutoksista, jotka ovat pienempi tai yhtä suuri kuin 0. 05 aste / aste (erikoismallit)

Etu:

Matala dielektrisyysvakio

Lämmön kutistuminen liekin luokitus

Matala VSWR

Alhainen lisäyshäviö

Matala tuottohäviö

Hyvä tiivistymistehokkuus

Hyvä taivutussuorituskyky

Vedenpitävä

suojaustehokkuus

Suuriteho

Yhdistä luotettava

Antisepsiksen pinnoitus ja kulutuskestävä

Helppo asennus

Sovellus:

Viestintäkenttä: Tukiasemien ja satelliittilaitteiden korkeataajuussignaalin siirto

Testiskenaario: Nopea yhteys laboratorioinstrumenttien ja kannettavien laitteiden välillä

Teollisuus- ja kulutuselektroniikka: Pienten laitteiden, kuten anturien ja droonien, yhdistäminen

Pakkaus

1, vakio vientipakkaus.

2, räätälöity pakkaus on myös tervetullut.

Toimitus

1, 5 työpäivää näytettä varten.

2, 7 työpäivää massatuotannon tavaroihin.

3, Express, Air, Meren ja asiakas määritettyjä eteenpäin on saatavana.
