Kaksipuolisen jatkoliittimen puristamiseksi meidän on kiinnitettävä huomiota laatuun. IPC-A-620:ssa on luku, jossa määritetään tekniset tiedot.
Tavoite - Luokka 1,2,3
• Oikea väri{0}}koodattu lämpökutistuva holkki (A).
• Kutisteholkki on keskellä holkkia.
• Sulavia tiivisterenkaita on valunut.
Hyväksyttävä - Luokka 1,2,3
• Johtojen päät eivät kosketa langan pysäytintä. Johdot näkyvät
tarkastusikkunoiden kautta (nuolet).
• Johdon eristysrako on alle kaksi langan halkaisijaa mukaan lukien
eristys.
• Bellmouth on ilmeinen.
Hyväksyttävä - Luokka 1,2,3
• Johdon eristysrako on kahden johdon halkaisijan sisällä, mukaan lukien
eristys molemmissa päissä (ei esitetty).
• Lämpökutistuvat holkkien päät on tiivistetty johdineristeeseen
(langan säikeitä ei ole näkyvissä).
Hyväksyttävä - Luokka 1,2,3
• Puristussisennykset pyörivät (vain saumattomat jatkokset).
Hyväksyttävä - luokka 1
Prosessin ilmaisin - Luokka 2,3
• Kutistettava holkki ei ole keskellä, mutta hihanpäät ovat
tiivistetty johdon eristykseen.
Vika - Luokka 1,2,3
• Johdineristys ulottuu langan puristusholkkiin (A).
• Puristussisennys on irti jatkoksen (B) päästä.
• Johdon päät eivät näy tarkastusikkunan (-ikkunoiden) läpi
(C).
• Johdon eristysrako on suurempi kuin kaksi langan halkaisijaa
mukaan lukien eristys (D).
• Kutistuva holkki ei peitä molempia eristeitä
aukot (ei esitetty).
Vika - Luokka 1,2,3

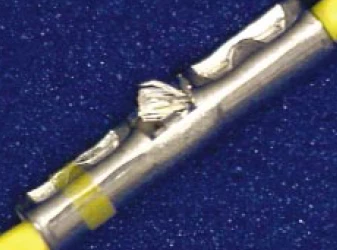

• Langan säikeet ulottuvat ulos tarkastusikkunasta.
Vika - Luokka 1,2,3
• Lankalangat ovat lävistäneet lämpökutistuvan holkin.
